برای پرس و مونتاژ شیلنگ هیدرولیک سیم دار بر اساس استاندارد و جدول پرس ، سه روش مختلف برای انجام اصولی این فرایند وجود دارد . شیلنگ هایی که نیاز به لایه برداری دارند یا در اصطلاح روش اسکایو (Skive Ferrule) ، شیلنگ هایی که نیاز به لایه برداری ندارند یا نو اسکایو (No Skive Ferrule) و شیلنگ هایی که با اتصالات اینترلاک مونتاژ میگردند و رویه آن ها دابل اسکایو یا اینترلاکی میباشد (Double Skive Ferrule) .
در این مقاله فرایند پرس و مونتاژ شیلنگ هیدرولیک را بر اساس روش اسکایو بررسی می نماییم . قبل از هر چیز و به عنوان مهمترین اصل از روش پرس شیلنگ به صورت اسکایو باید بدانید که کدام نوع از شیلنگ ها برای انجام این روش تولید شده اند ، بصورت معمول شیلنگ هایی با استانداردهای EN 853, EN 856, EN 857, SAE J517 از جمله شیلنگ هایی هستند که باید برای مونتاژ اتصالات بر روی آنها از روش اسکایو استفاده نمود .
البته در نظر داشته باشید بعضا ممکن است با توچه به مغایرت برند اتصالات و شیلنگ ها و همچنین تایپ اتصال حتی نیازی به لایه بردای نباشد . اما اصول پرس شیلنگ هیدرولیک به روش اسکایو (SKIVE FERRULE) در این مقاله بر مبنای استاندارد تولیدات همسان تشریح شده است .

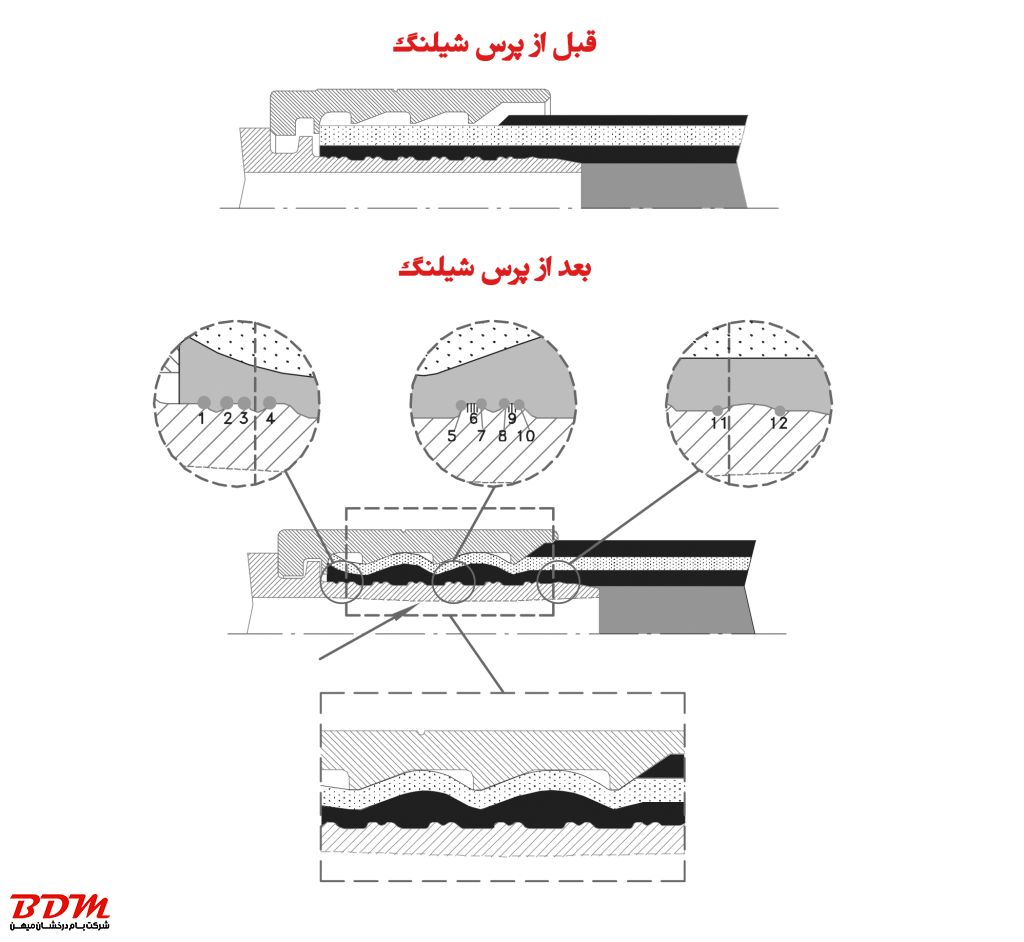

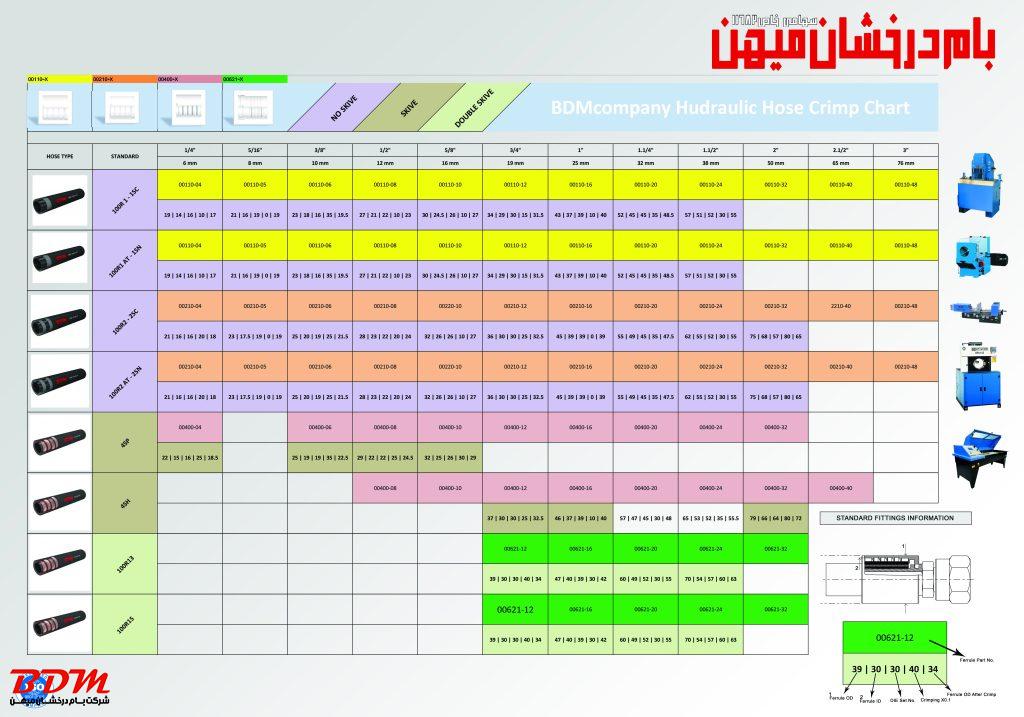

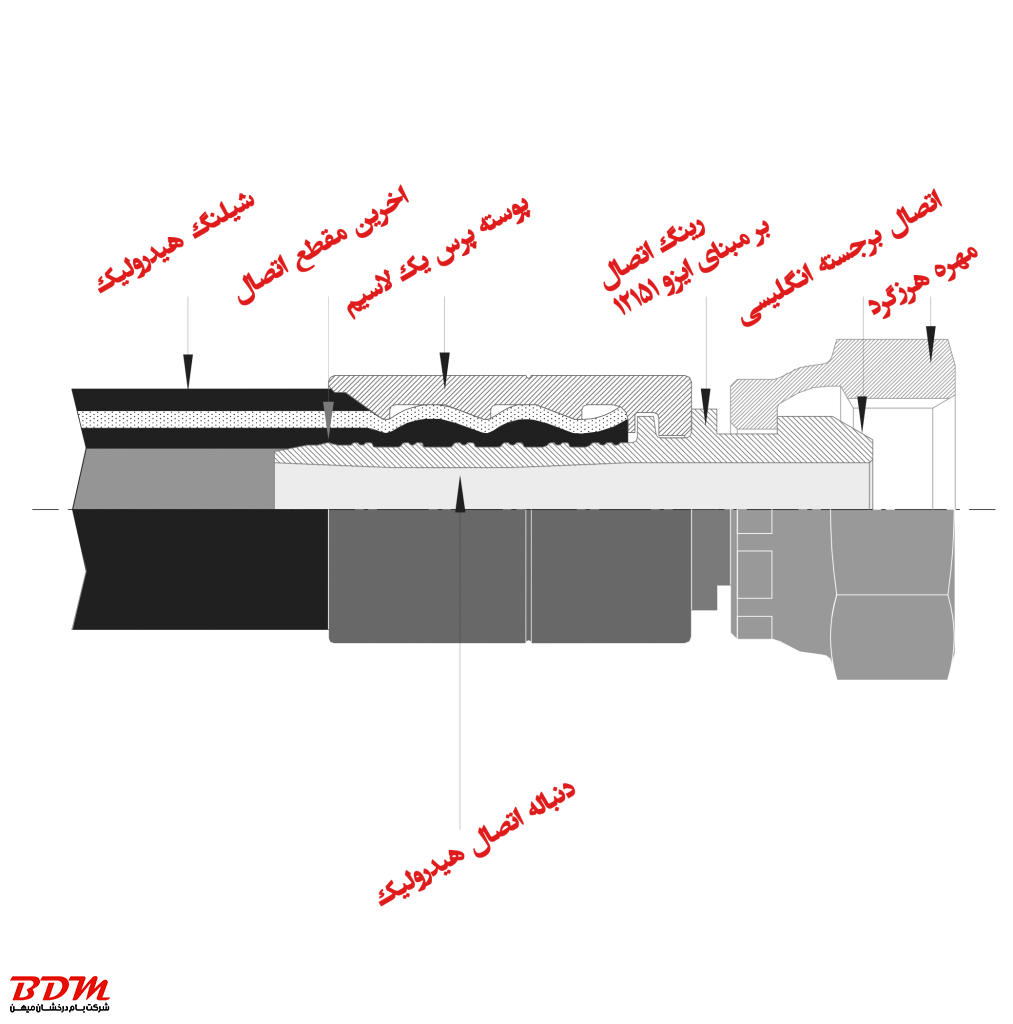

در این روش قبل از جا زدن اتصالات بر روی شیلنگ باید با استفاده از تجهیز مناسب لایه برداری که به آن دستگاه لایه بردار شیلنگ میگوند با اندازه گیری طول پوسته پرس و علامت زدن اندازه طول بر روی شیلنگ ، اقدام به برداشتم لایهء روی شیلنگ به تناسب اندازه طول پوسته پرس نمایید ، پس از آن باید اتصالات را مطابق با تصویر بالا بر روی شیلنگ قرار داده و با استفاده از تلرانس های مجاز پرس که مختص هر تولید کننده است ، اتصالات را بر روی شیلنگ مونتاژ نمایید . تنظیم جدول پرس بر اساس داده های دقیق ابعادی هر تولید کننده با توجه به مالکیت تمام محصولات امکان پذیر خواهد بود که شرکت بام درخشان میهن با توجه به این مهم جدول پرس اختصاصی شیلنگ های هیدرولیک و اتصالات خود را منتشر نموده است که در ذیل میتوانید آن را مشاهده نمائید .
