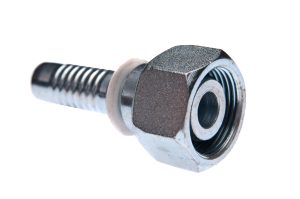

مهره دنباله آلمانی با رزوه متریک Metric Swivel Nut 24°
مهره دنباله آلمانی با رزوه متریک یکی از پر مصرف ترین انواع اتصالات جهت پرس بر روی شیلنگ های هیدرولیک میباشند. اصطلاح آلمانی در نام عامیانه این اتصالات اشاره به استاندارد آلمانی DIN2353 دارد ، در واقع DIN مخفف Deutsches Institut für Normung و مبنای تولید مهره دنباله آلمانی ، استاندارد ذکر شده میباشد . این نوع مهره دنباله آلمانی بصورت دو تکه و با ابعاد و رزوه های مشخص شده در جدول ذیل تولید میگردد ، معمولا در قسمت کونیک تیوب یک اورینگ از جنس NBR یا Viton نیز قرار دارد . مهره دنباله آلمانی با اساسا به دو سری Light و Heavy که با نماد های L , S در جدول ذیل مشخص شده است در اختیار مصرف کننده قرار میگیرد . این نوع مهره دنباله به سه شکل راست و خم 90 درجه و همچنین بصورت نیم خم در ساخت شیلنگ های هیدرولیک مورد استفاده قرار میگیرند .

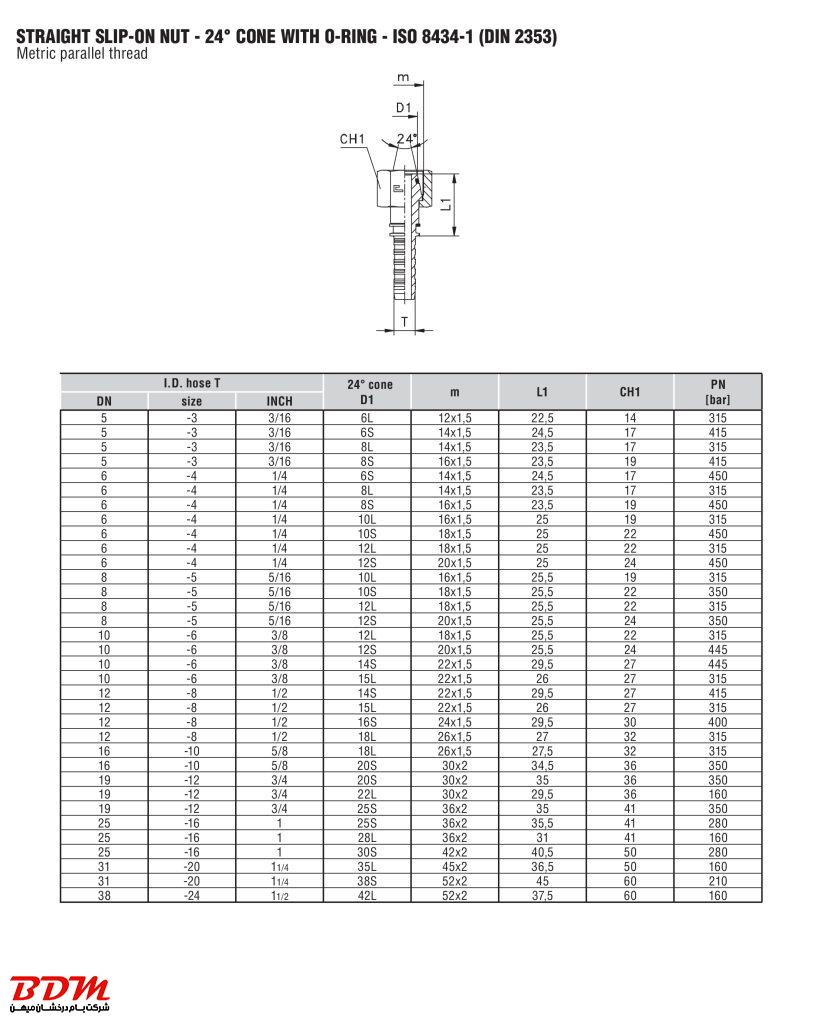

جهت مشخص کردن نوع اتصال خود میتوانید انتهای تیوب کونیک دار مهره دنباله آلمانی و اندازه داخلی مهره و گام رزوه را به وسیله کولیس اندازه گیری نمایید و ابعاد بدست آمده را با جدول ذیل مطابقت دهید تا به سادگی مهره دنباله آلمانی خود را شناسایی کنید . این نوع مهره دنباله آلمانی از سایز 6 میلیمتر با دنباله 1/4 اینچ تا سایز 42 میلیمتر و دنباله شیلنگ خور 1.1/2 اینچ در شرکت بام درخشان میهن موجود و آماده ثبت سفارش میباشد .
مهره دنباله آلمانی
جهت مشاوره و راهنمایی بیشتر میتوانید با کارشناسان فروش شرکت بام درخشان میهن تماس بگیرید .
نویسنده : حسین باباخانی
